s波段单(双)偏振全相参脉冲多普勒天气雷达

s波段单(双)偏振全相参脉冲多普勒天气雷达

cinrad/sa型单偏振全相参多普勒天气雷达技术源于由美国洛克希德马丁公司生产的nexrad雷达 (wsr-88d)。它应用多普勒雷达技术获取距离、方位和反射率以及目标速度等数据,通过软件控制雷达工作并对获得的基本天气数据进行处理后生成气象产品。cinrad/sa雷达可实现对常规和灾害性天气现象进行监测和预报。 双线偏振雷达现已成为世界各国天气雷达技术升级的发展方向。其对暴雨监测、降水估测精度等方面具有明显优势。 敏视达公司自行研制的首台s波段双线偏振雷达出口韩国并于2009年8月顺利通过韩方用户现场测试和验收,系统运行稳定可靠,探测数据真实可信。cinrad/sd双线偏振雷达的数字接收机、信号处理、雷达控制、产品生成与分析、产品显示等全套软件选用sigmet产品。雷达系统生成的丰富气象产品可完全满足短时临近预报、降水估测、强天气识别和分析、风场分析和切变识别等业务和服务的需要。


系统组成

敏视达s波段单(双)偏振全相参脉冲多普勒天气雷达由天线和伺服系统、发射系统、接收系统、监控系统、信号处理系统、产品生成和显示系统、配电系统及附件等组成。

产品特点

 系统具有自动、安全、连续、稳定可靠、无人值守的运行能力,每个分系统、模块均严格按照技术规范生产、调试和检验,各系统间与频率无关的所有模块均可互换。  选用抗超强台风的高可靠性天线罩,经国内外上百台系统多年验证。  天线驱动使用免维护且长寿命的交流电机(国内天气雷达天线通常使用需一年两次维护且可靠性低的碳刷式直流电机)。  采集数据时天线转速控制系统使用自动跟踪及调整技术,有效保证了探测数据的空间定位精度。  速调管选用工作时间大于80000小时、工作频率可在2700mhz至3000mhz内由用户选定、峰值功率为800kw的cpi公司速调管,不仅提高了雷达的探测能力、数据质量、雷达适用性、稳定性及可靠性,也为维护维修及备件的购置和存储带来极大的益处。  选用长寿命、低噪声、高隔离度且响应快速的吸收式有源pin管接收机保护器,有效地避免了保护器对发射脉冲的影响,保证了系统的实际相干性能。  采用高精度、大范围的进口射频数控衰减器,保证了在线标定支路的可靠性和准确性。  具有实时在线自动标定、安全自保和多个故障监测点功能,有效地保证了探测数据的客观性、准确性和设备的安全性。  具有与多个天气雷达实时共享观测数据及产品的网络功能,已在北京奥运会、建国60周年庆典活动、第11届全运会及2010年上海世博会上成功使用。  单偏振天气雷达系统预留双偏振升级所需的空间、机械及安装接口,不需更换或废弃任何部件,仅需增加相关部件就可在雷达站完成双线偏振的升级工作。  双偏振天气雷达系统充分应用s波段单偏振雷达在线自动定标及补偿功能,保证对双线偏振各参量的探测精度。  双偏振天气雷达系统采用与美国wsr-88d双线偏振升级后相同的工作模式且关键部件采用已在美国升级中使用的部件。

产品优势

在业务运行中生成产品更多、用途更广泛、性能更优异。 在单偏振雷达提供的基数据及产品基础上,双偏振雷达提供了种类更多、质量更高的基数据和产品供气象预报及服务人员使用, 包括差分反射率、零滞后互相关系数、退偏振比、差分传播相移和差分传播相移率。 依据零滞后互相关系数、退偏振比双偏振探测量,采用模糊逻辑等算法,双偏振雷达可以较为准确地区分探测目标的降水类型(雨,大雨,冰雹,雪,非气象目标等)。 利用零滞后互相关系数双偏振探测量,可以进一步识别地物杂波及非气象回波,如超折射回波,海浪回波等。 差分反射率和差分传播相移率双偏振探测量在雷达定量估测降水、回波单体分析、强天气预警等方面提供更准确的观测和分析结果,进一步提高气象预报的准确性。

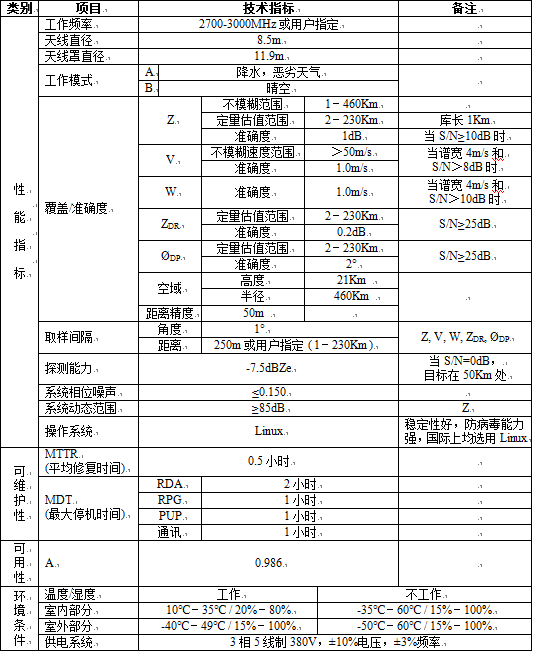

技术指标
