twp3固定式边界层风廓线雷达

twp3固定式边界层风廓线雷达

twp3型固定式边界层风廓线雷达是利用多普勒雷达技术和rass(无线电声学探测系统)技术,在引进、吸收洛克希德-马丁公司为美国海洋大气管理局提供的风廓线雷达专有技术的基础上,充分分析和吸收了国际风廓线雷达生产厂家的优秀总体设计思路,并融合了现代成熟的微电子和信号处理技术开发出的无人值守、自动和连续测量边界层风廓线的新型气象装备。

系统组成:

twp3型固定式边界层风廓线雷达由天线系统、发射/接收/控制机柜、产品显示及远程控制计算机、配电系统、rass系统(选配)、系统电缆及附件等组成。

产品特点:

 无人值守、自动、连续运行。  标准化、模块化结构,系统间各模块无需调整即可互换,适用于业务网。  完善的自动、实时机内在线标定标校和自检功能,有效保证了探测资料的稳定性和测量精度。  完善的实时系统监测功能和自保功能,系统监测的模拟和数字状态量超过70项,确保系统工作的安全性。  室外部分均为无源部件(天线单元、功分器、电缆构成),波束指向,波束宽度,相位,插损等部件性能在整个使用期内不会发生改变,提高了系统的稳定性。  noaa成熟的信号处理及数据处理软件,严格的数据质量控制,确保较高的检测率及较低的虚警率。  基于计算机网络数据互传、远程监控和诊断功能,系统可方便实现风廓线雷达组网并具备全网监控的技术特性。  具备自动气象站接口,可客观确定rass频率及实现从地表面的风和温度廓线测量。  微带天线技术的应用,有效提高天线系统的可靠性。  接收系统采用了目前已成功运用于公司cinrad/sa、ca、x波段和twp8风廓线雷达系统的大动态数字接收机技术。  波束控制单元采用无源相位网络,使得移相网络不受温度和长期工作的影响,提升系统的数据准确性和长期工作的稳定性。该技术已在twp8风廓线雷达系统得到充分验证。  数据处理系统采用现代数字信号处理技术,其开放式数据处理软件系统拥有中华人民共和国软件专利权。

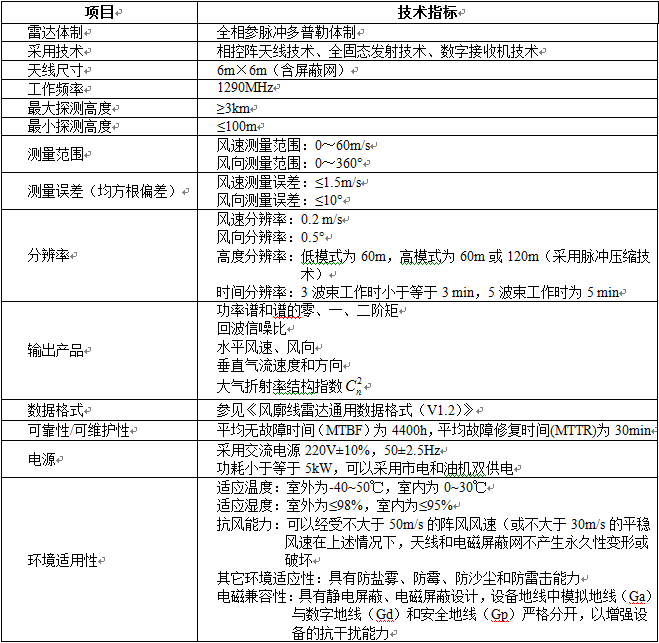

技术指标
