静止气象卫星中规模利用站

静止气象卫星中规模利用站

静止气象卫星中规模利用站目前是用于接收中国风云二号g/h星数据,可完成静止气象卫星资料的接收处理、图象显示、产品生成及网络分发功能,使之用于气象预报、灾害性天气监测。作为我国第一代静止气象卫星的收官之星,风云二号 h 星不仅继承了该系列卫星的优良品质,同时肩负起为“一带一路”沿线国家以及亚太空间合作组织成员国提供气象监测服务的重任,可有效覆盖我国全境、“一带一路”沿线国家、印度洋和大多数非洲国家。

结构简单

fy-2静止卫星中规模利用站系统结构简单可靠,使用的天线尺寸较小、对安装环境要求较低,易于安装部署。

功能全面

fy-2静止卫星中规模利用站系统是一个集资料接收、数据处理、专业应用、资源共享为一体的综合系统。中规模利用站可完成静止气象卫星资料的接收处理、图像显示、产品生成及网络分发功能,使之用于气象预报、灾害性天气监测、地球资源遥感监测,并为相关的服务保障、科学研究工作提供资料数据支持。

应用领域广

       静止气象卫星中规模利用站,可完成静止气象卫星资料的接收处理、图象显示、产品生成及网络分发功能,使之可用于气象预报、灾害性天气监测,并为相关的决策支持服务、公众服务、科学研究工作提供支持,广泛应用于气象、海洋、航空、水利、电力、林业、渔业、科研、石油、交通、农业和军事领域,是对台风、暴雨等灾害性天气进行实时监测的主要手段。

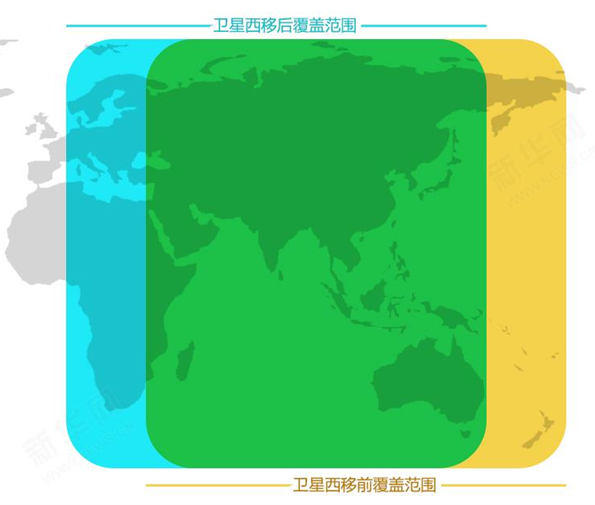

风云二号h星定点位置向西移动后,增加观测区域示意图(黄色:向西移动前的覆盖范围;蓝色:向西移动后的覆盖范围。)


技术指标

静止气象卫星中规模利用站-pg电子免费版

1) 口径:3

2) 工作频率 1.671.71ghz

3) 极化方式 线极化

4) 增益 31.5dbi

5) 驻波比 1.5﹕1

6) 3db波束宽度 4.2°

7) 交叉极化隔离度 ≥27db

8) 系统g/t值 9.7dbk

9)接口形式 n-50kf


一体化高频分机

1) 频率范围:1687±20mhz

2) 系统增益:≥70db

3) 噪声系数:≤0.8db

4) 镜像抑制﹥-60db

5) 系统本振频率可变:

6) 手动1687.1 ,1687.5mhz

7) 频率稳定度±2×10-6  (-40℃ ~ 60℃)

8) 输出中频频率137.5±3mhz

9) 输入、输出接口n-50j, n-50k

10) 馈电方式:输出馈电(n-50k输出端口芯线供电 12v)

11) mtbf:3万小时


fy2卫星数据接收机

1) 供电电压:交流220伏  ± 10%

2) 电    流:小于0.2安培

3) 输入阻抗:50 欧姆

4) 工作频率:137.5 mhz

5) 带    宽:4 m

6) 本振频率:150 mhz

7) 本振稳定度: 2 x 10-6

8) 支持-10~30db动态范围(使用板载agc),输入信号动态范围-25~5dbm。

9) 支持bpsk/qpsk调制信号解调,支持符号率100k~4m sps。

10) 中频可设置,中频输入fc=5~40mhz。

11) aft载波频率捕获范围≥±100khz。

12) cdr符号时钟捕获范围≥±100ppm。

13) 典型误码率 pe≤1e-4 @eb/n0=10db

14) 数据码速率:660 kb/s

15) 数据接口: 输入:n-50kf接口;输出:usb2.0接口;数据、时钟接口。

16) 体    积:1u标准机箱

17) 使用环境温度:-10 度-- 50度

18)使用相对湿度:10%-75%
